راهنمای جامع انواع شیرهای صنعتی نفت و گاز و بررسی شیر سرچاهی API 6A و اکچویتور پنوماتیک صنعتی

در صنعت نفت و گاز، کنترل ایمن و پایدار جریان سیالات هیدروکربنی وابسته به انتخاب صحیح تجهیزات کنترلی است. شناخت دقیق انواع شیرهای صنعتی نفت و گاز و نحوه عملکرد آن‌ها، یکی از پیش‌نیازهای طراحی مهندسی در پروژه‌های Upstream، Midstream و Downstream محسوب می‌شود.

در این مقاله به بررسی فنی ولوهای پرکاربرد، استانداردهای مرتبط و نقش اکچویتورهای صنعتی در عملکرد سیستم‌های کنترلی می‌پردازیم.

انواع شیرهای صنعتی نفت و گاز بر اساس عملکرد

🎯 انواع شیرهای صنعتی نفت و گاز
🎯 اکچویتور پنوماتیک صنعتی
🎯 شیر سرچاهی API 6A

راهنمای مهندسی انواع شیرهای صنعتی نفت و گاز

در صنعت نفت و گاز، انتخاب صحیح تجهیزات کنترلی صرفاً یک تصمیم خرید نیست، بلکه یک تصمیم مهندسی مبتنی بر فشار طراحی، کلاس متریال، نوع سیال و سطح ریسک عملیاتی است. شناخت دقیق انواع شیرهای صنعتی نفت و گاز در کنار انتخاب صحیح اکچویتور، نقش مستقیم در ایمنی و پایداری تولید دارد.

در این نوشته، ولوهای پرکاربرد در بخش‌های Upstream، Midstream و Downstream را به‌صورت مهندسی بررسی می‌کنیم.

دسته‌بندی انواع شیرهای صنعتی نفت و گاز

1️⃣ شیر دروازه‌ای (Gate Valve)

شیر دروازه‌ای برای سرویس‌های قطع و وصل کامل (Isolation Service) طراحی شده است. در حالت Fully Open، مسیر جریان کاملاً مستقیم بوده و افت فشار حداقلی دارد.

در تجهیزات سرچاهی، این شیر مطابق استاندارد API 6A طراحی می‌شود.

کاربرد:

  • Wellhead
  • Christmas Tree
  • خطوط فشار بالا
  • Manifold تولید

ویژگی فنی:

  • Full Bore
  • قابلیت تحمل فشار تا 20,000 PSI
  • آب‌بندی Metal-to-Metal در کلاس‌های بالا

2️⃣ شیر توپی (Ball Valve)

Ball Valve از نوع Quarter-Turn بوده و برای قطع و وصل سریع استفاده می‌شود. در خطوط انتقال مطابق استاندارد API 6D تولید می‌شود.

مزایا:

  • زمان عملکرد کوتاه
  • قابلیت Double Block & Bleed
  • طراحی Fire Safe

کاربرد:

  • خطوط صادرات گاز
  • سیستم‌های ESD
  • پالایشگاه‌ها

شیرهای کنترلی در صنعت نفت و گاز

در میان انواع شیرهای صنعتی نفت و گاز، شیرهای کنترلی برای تنظیم دقیق جریان استفاده می‌شوند. دو نمونه مهم در این دسته، Globe Valve و Needle Valve هستند که از نظر طراحی و کاربرد تفاوت اساسی دارند.

3️⃣ شیر بشقابی (Globe Valve)

Globe Valve یک شیر با حرکت خطی است که دیسک آن عمود بر مسیر جریان حرکت می‌کند. طراحی بدنه باعث ایجاد مسیر S شکل برای سیال می‌شود که امکان کنترل تدریجی جریان را فراهم می‌کند.

مطابق استاندارد ASME B16.34 کلاس‌بندی می‌شود.

مشخصات مهندسی:

  • مناسب برای دبی متوسط تا بالا
  • قابلیت نصب Trimهای مختلف
  • کنترل پایدار جریان
  • مناسب فشار و دمای بالا

کاربرد در صنعت نفت و گاز:

  • خطوط بخار
  • کنترل فشار فرآیندی
  • واحدهای پالایشگاهی
  • سیستم‌های تزریق با دبی متوسط

محدودیت:

  • افت فشار بالا
  • مصرف انرژی بیشتر در سیستم پمپاژ

4️⃣ شیر سوزنی ابزار دقیق (Needle Valve)

Needle Valve برای کنترل بسیار دقیق دبی‌های پایین طراحی شده است. Plug این شیر مخروطی و باریک بوده و امکان تنظیم بسیار ظریف جریان را فراهم می‌کند.

تفاوت کلیدی با Globe Valve

  • دبی عملیاتی بسیار کمتر
  • سایز کوچک‌تر (عمدتاً زیر 1 اینچ)
  • کاربرد در Instrumentation

کاربرد در صنعت نفت و گاز:

  • خطوط نمونه‌گیری
  • گیج‌های فشار
  • تزریق مواد شیمیایی
  • سیستم‌های آنالایزر

در صورت استفاده اشتباه از Globe به جای Needle، کنترل دبی پایین ناپایدار خواهد شد.

شیر سرچاهی API 6A در بخش Upstream

شیر سرچاهی API 6A یکی از حیاتی‌ترین تجهیزات در بهره‌برداری از چاه‌های نفت و گاز است. این شیرها در فشار بالا و شرایط Sour Service کار می‌کنند.

طراحی آن‌ها مطابق استاندارد API 6A انجام می‌شود.

پارامترهای انتخاب:

  • کلاس فشاری (2000 تا 20000 PSI)
  • PSL Level
  • PR Rating
  • کلاس متریال (AA تا FF)
  • الزامات NACE MR0175

انتخاب صحیح شیر سرچاهی API 6A مستقیماً با ایمنی چاه و جلوگیری از Blowout مرتبط است.

نقش اکچویتورها صنعتی در عملکرد ولوها

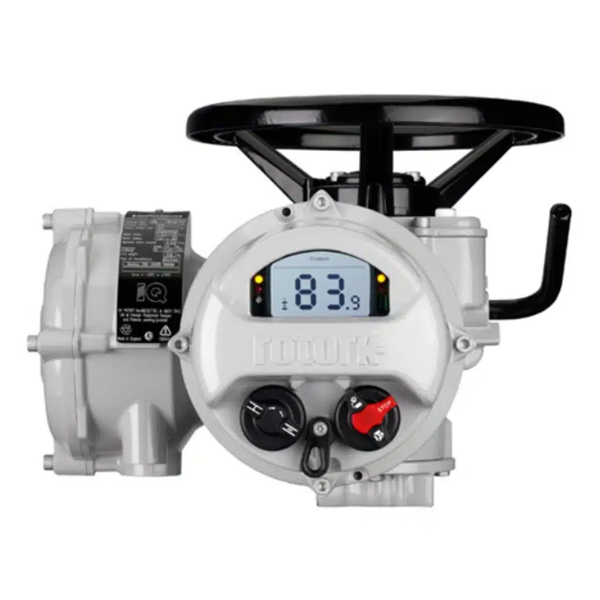

اکچویتور صنعتی انرژی پنوماتیک یا الکتریکی را به گشتاور یا حرکت خطی تبدیل می‌کند و برای اتوماسیون ولوها استفاده می‌شود.

در محیط‌های مستعد انفجار،اکچویتور پنوماتیک به دلیل عدم استفاده از برق مستقیم، ایمن‌تر از نمونه‌های الکتریکی است.

مزایا:

  • سرعت عملکرد بالا
  • قابلیت Fail Safe
  • مناسب سیستم‌های ESD
  • هزینه نگهداری پایین

طراحی‌های رایج:

  • Scotch Yoke
  • Rack & Pinion

در پروژه‌های EPC، انتخاب اکچویتور پنوماتیک صنعتی باید بر اساس:

✔ Breakaway Torque
✔ Running Torque
✔ Safety Factor 25–30٪
✔ فشار هوای موجود

انجام شود.

جمع‌بندی مهندسی

در صنعت نفت و گاز، شناخت صحیح انواع شیرهای صنعتی نفت و گاز و تفکیک کاربرد Globe Valve و Needle Valve اهمیت عملیاتی دارد. همچنین انتخاب صحیح شیر سرچاهی API 6A در بخش Upstream و استفاده از اکچویتور پنوماتیک صنعتی متناسب با گشتاور واقعی ولو، تضمین‌کننده ایمنی و پایداری تولید است.

شرکت پترو افزار خاورمیانه با تمرکز بر تأمین ولوهای فشار بالا، شیرهای سرچاهی و اکچویتورهای صنعتی، آماده ارائه مشاوره فنی و تهیه دیتاشیت مهندسی برای پروژه‌های نفت و گاز می‌باشد.
