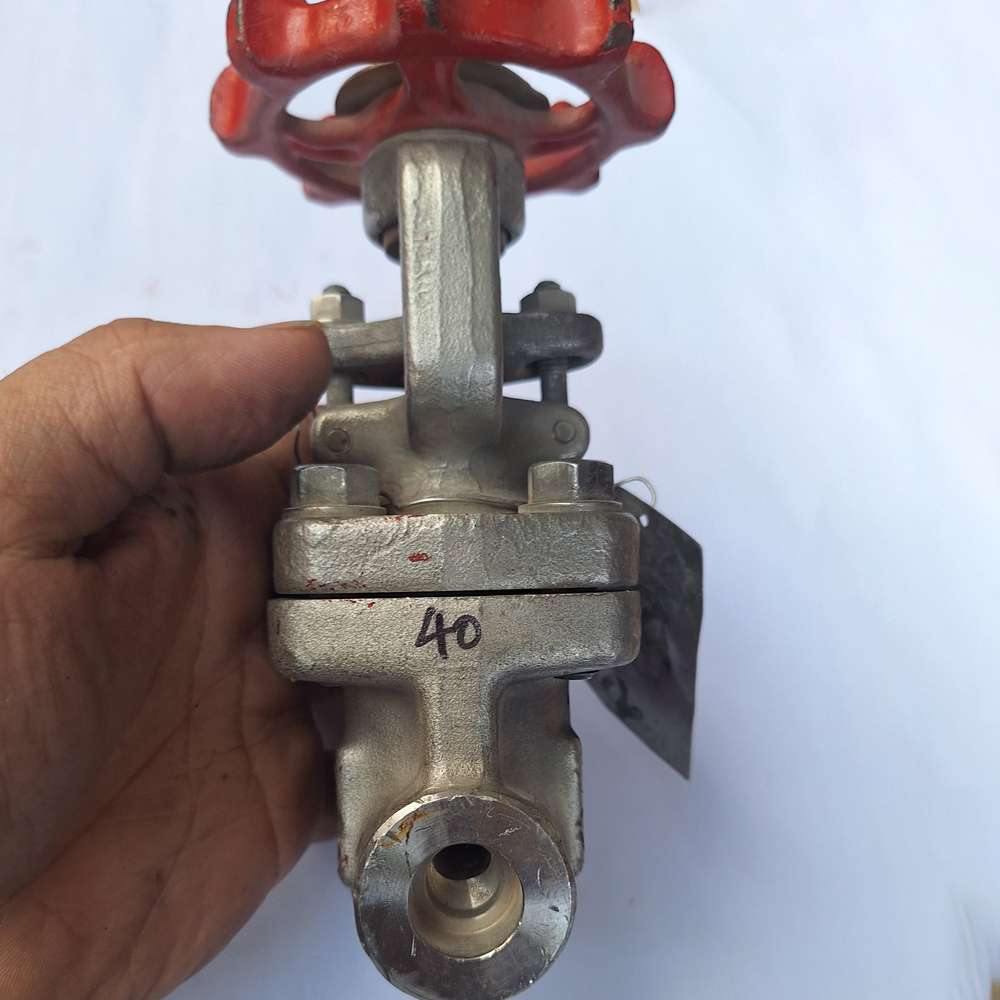

40- شیر سوزنی ( Needle Valve) ژاپنی(OHNO) - سایز " 3/8 کلاس فشاری #300 جنس اینکونل
BB-OS & Y
جهت خرید با واحد فروش تماس حاصل فرمایید.
محصولات مرتبط
شیر دروازه ای

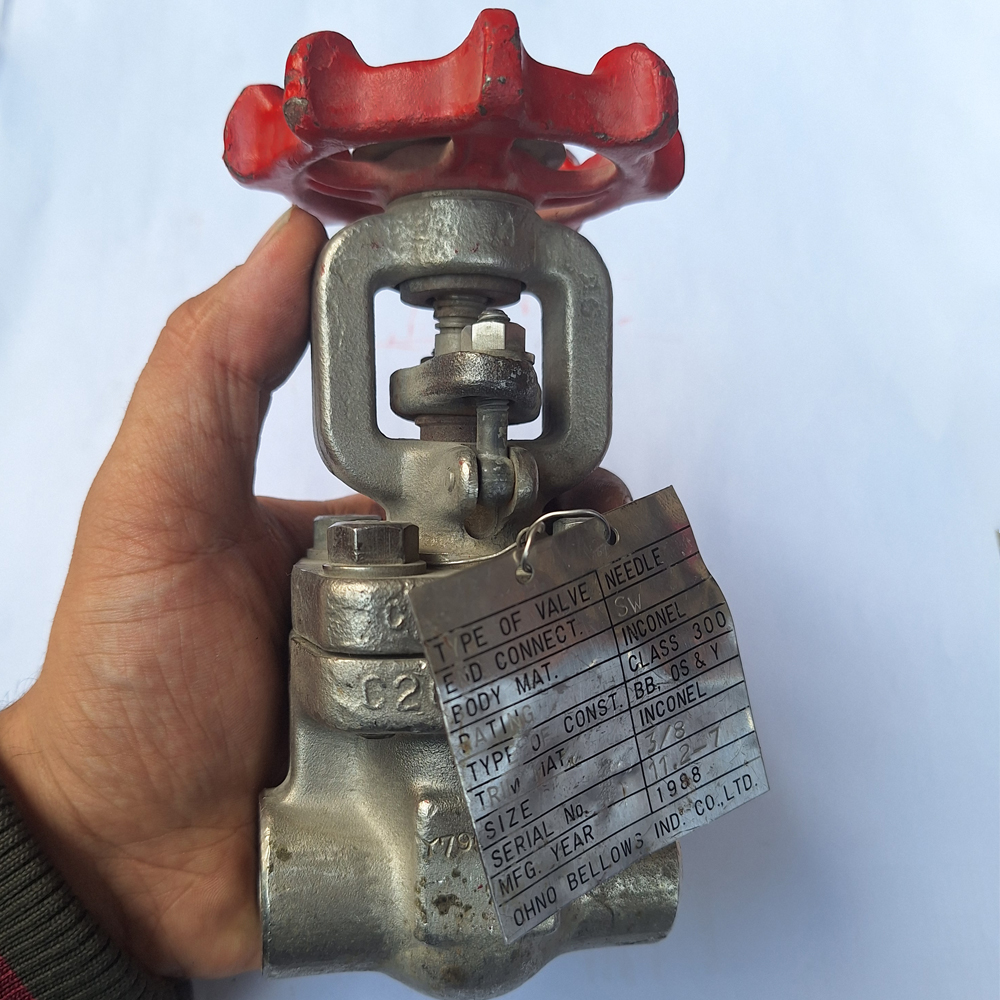

• نوع: شیر سوزنی
• سازنده: OHNO BELLOWS - JAPAN
• طراحی ساقه: پیچ و یوک بیرونی (BB OS&Y)
•کلاس فشاری #300
• سایز "3/8
• اتصال انتهایی: جوشی ( SW)
• کلاهک: پیچ و مهرهای
• ساختار بدنه: اینکونل
این شیر یک شیر سوزنی (Needle Valve) از جنس اینکونل (Inconel) با مشخصات فنی زیر است:
سایز و کلاس: سایز 3/8 اینچ (DN10) با کلاس فشاری #300، مناسب برای فشارهای متوسط و کنترل دقیق جریان در سایزهای کوچک.
جنس بدنه: اینکونل (Inconel) آلیاژی عالی برای دماهای بسیار بالا، مقاومت در برابر اکسیداسیون و محیطهای شدیداً خورنده است که این شیر را برای شرایط سخت مناسب میکند.
اتصالات: اتصال از نوع جوشی ساکتی (Socket Weld - SW) که برای سایزهای کوچک و سیستمهای با فشار و دمای بالا رایج است.
طراحی ساقه: نوع BB OS&Y (پیچ و یوک بیرونی) نشاندهنده این است که رزوههای ساقه بیرون از مسیر سیال قرار دارند و امکان روانکاری آسان و تشخیص وضعیت باز یا بسته بودن شیر را فراهم میکنند.
کلاهک: کلاهک پیچ و مهرهای (Bolted Bonnet) که امکان تعمیر و نگهداری آسانتر را فراهم میکند.

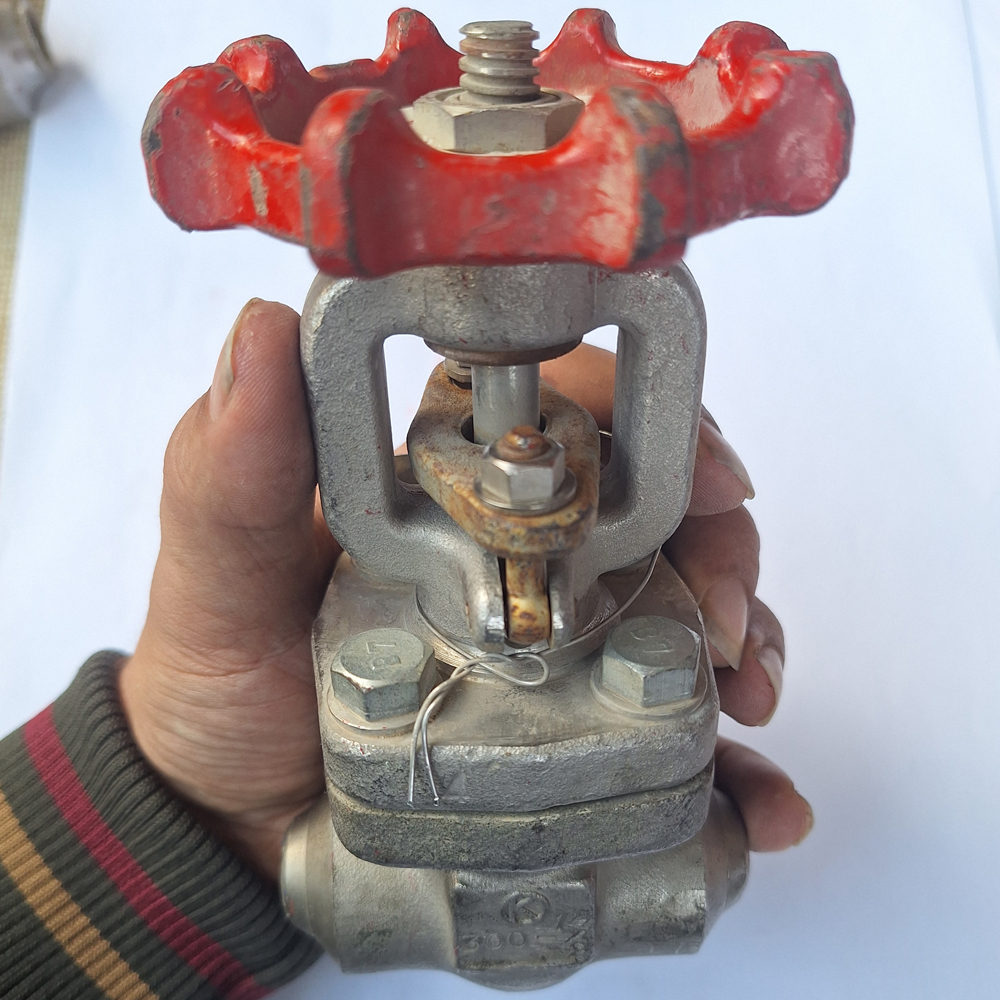

ویژگیهای کلیدی شناسایی:
۱.هندویل در بالا برای عملیات دستی.
۲. ساقه بالارونده - ساقه هنگام باز شدن به طور قابل مشاهده و به سمت بالا حرکت میکند.
۳. ساختار یوک که ساقه را پشتیبانی میکند و آن را از سیال فرآیند جدا میکند.
4. مسیر جریان مستقیم.
شیر سوزنی امکان افزایش و کاهش جریان سیال در هنگام باز و بسته شدن را دارد، به همین منظور جهت تنظيم دقيق ميزان جريان عبوری سيال از شیر سوزنی استفاده می شود و غالبا این شیر ها به عنوان بخشی از شیر های کنترل جریان استفاده می شود. شیر های سوزنی در ساختار شبیه به Globe Valve می باشند با این تفاوت که به جای دیسک از یک سوزن برای بستن مسیر استفاده خواهد شد.
